BZA法蘭式張力計
|
産品特點
# 最經濟、最有效的張力檢測
# 采用特殊航天鋁材，超輕設計
# 公稱力範圍按等比遞增
# 提供十倍超載保護 |
|
|
供應範圍
張力傳感器（帶快速插拔電纜）
帶電纜的插座（長度為5米） |
産品應用
BZA型張力傳感器适用于卷材制造和深加工中出現的前張力的直接測量，其安裝使用類似與通常的法蘭軸承，根據卷材速度和負載分布等選擇單邊或成對使用。
BZA型張力傳感器主要由三部分構成：法蘭外殼，內部軸承座和一個封閉的圓盤，內部軸承座也作為高線性度和高穩定性的雙梁檢測元件，應變儀輸出與作用力成比例的信号。
技術參數
|
公稱力： |
綜合誤差：0.5% |
|
尺寸1：100, 160, 250, 400, 630, 1000 N |
靈敏度：1.5 mV/V |
|
尺寸2：160, 250, 400, 630, 1000, 1600 N |
最大橋電壓：10 V DC |
|
最大工作力（以公稱力為基準）：160 % |
公稱環境溫度：+ 10 ~ + 60 ° C |
|
絕對最大力（以公稱力為基準）：1000% |
适用溫度範圍：- 10 ~ + 70 ° C |

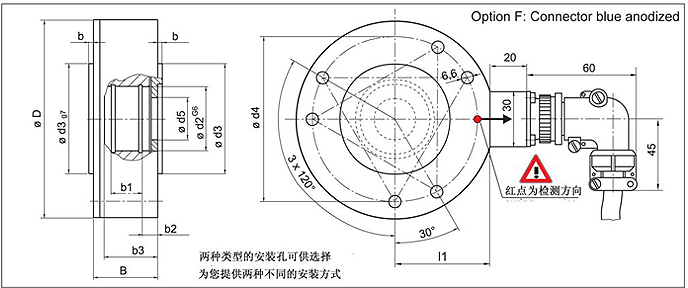

産品圖紙
|
尺寸 |
d |
d1 |
d2 |
d3 |
d4 |
d5 |
D |
B |
b |
b1 |
b2 |
b3 |
l1 |
R |
軸承 |
|
1 |
15 |
20 |
35 |
60g7 |
90 |
22.5 |
108 |
35 |
2.5 |
14.2 |
10.4 |
30 |
51.9 |
26H8 |
1202 |
|
17 |
22 |
40 |
25.0 |
15.8 |
9.6 |
28H8 |
1203 |
|
20 |
24 |
35 |
28 |
15.2 |
9.9 |
32H8 |
GE20 |
|
2 |
20 |
25 |
47 |
70f7 |
105 |
25.5 |
125 |
42 |
3.0 |
17.7 |
12.7 |
36.5 |
60.6 |
32H8 |
1204 |
|
25 |
32 |
52 |
32.5 |
19.3 |
11.9 |
42H8 |
1205 |
|
30 |
35 |
47 |
38 |
? |
? |
42H8 |
GE30 |
